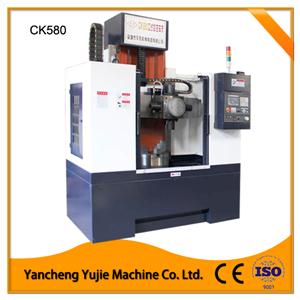

CK580係列立式午夜精品在线播放性能特點
1.裝夾工件快捷、方便，適用於加工精度高，形狀複雜的盤類零件。
2.立柱采用雙矩形硬麵導軌，導軌麵寬度100mm,不易磨損，使用壽命長。
3.底座采用了方箱封閉形結構，采用薄壁多筋布置，截麵形式為穩定性好的對稱結構
4.結構剛性好，能滿足強力切削需要。
5.主軸采用變頻或交流伺服主電機直聯傳動,配備自動潤滑裝置。
6.立式結構，占地麵積小，安裝、維修方便。
7.可組成生產單元，用於自動生產線。
8.全密閉式設計、防護性能好，確保午夜精品免费视频精度和使用壽命。
技術參數
|
規格 |
Specifications |
單位 |
CK540 |
CK560 |
CK580 |
|
最大回轉直徑 |
Max. swing diameter |
mm |
600 |
800 |
1000 |
|
最大切削直徑 |
Max. turning diameter |
mm |
400 |
600 |
900 |
|
最大切削高度 |
Max. cutting diameter |
mm |
450 |
550/850 |
550/850 |
|
工作台直徑 |
Table diameter |
mm |
250(卡盤Chuck) |
600 |
800 |
|
主軸通孔直徑 |
Spindle bore diameter |
mm |
65 |
50 |
50 |
|
刀具尺寸 |
Tool shank size |
mm |
□25x25 |
□32,ø 50 |
□32,ø 50 |
|
主軸端部形式 |
|
|
A2-6 |
A2-11 |
A2-11 |
|
主軸轉速範圍 |
Spindle speed range |
r/min |
50~2000 |
20-300 |
20-300 |
|
|
|
|
|
|
|
|
主電機功率 |
Main motor power |
kw |
5.5 |
11 |
11 |
|
X/Z軸快速移動速度 |
X/Z Axis rapid feeding speed |
m/min |
1.2/0.8 |
1.2/0.8 |
1.2/0.8 |
|
X/Z軸重複定位精度 |
X/Z Axis Re-positioning Accuracy |
mm |
0.01/0.01 |
0.01/0.015 |
0.01/0.015 |
|
X/Z軸最大行程 |
X/Z Axis Travel |
mm |
300/450 |
400/550(850) |
480/550(850) |
|
X/Z軸伺服電機扭距 |
X/Z Axis Servo motor torque |
N·m |
8/10 |
10/10 |
10/15 |
|
外型尺寸（ 長x寬x高） |
Overall diameter(L x W x H) |
mm |
1350x1150x2000 |
2550x1750x2300 |
2750x1950x2300 |
|
最大工件承重 |
Max. work piece weight |
kg |
400 |
1000 |
1500 |

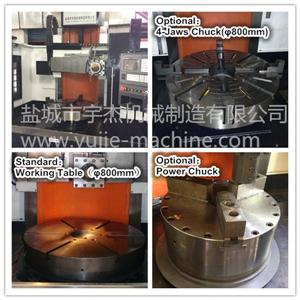

標準配置
|
標準配置stand accessories |
可選配置 Optional Accessories |
|
GSK980TB3 係統CNC control system |
KND/SEIMENS/FANUC數控係統 CNC control system |
|

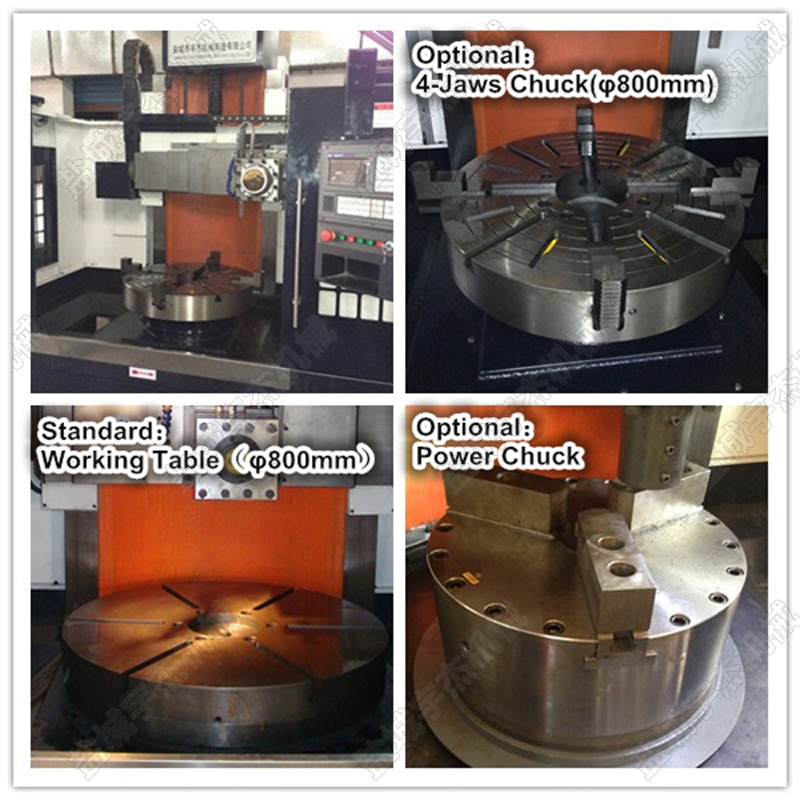

工作台 work table |

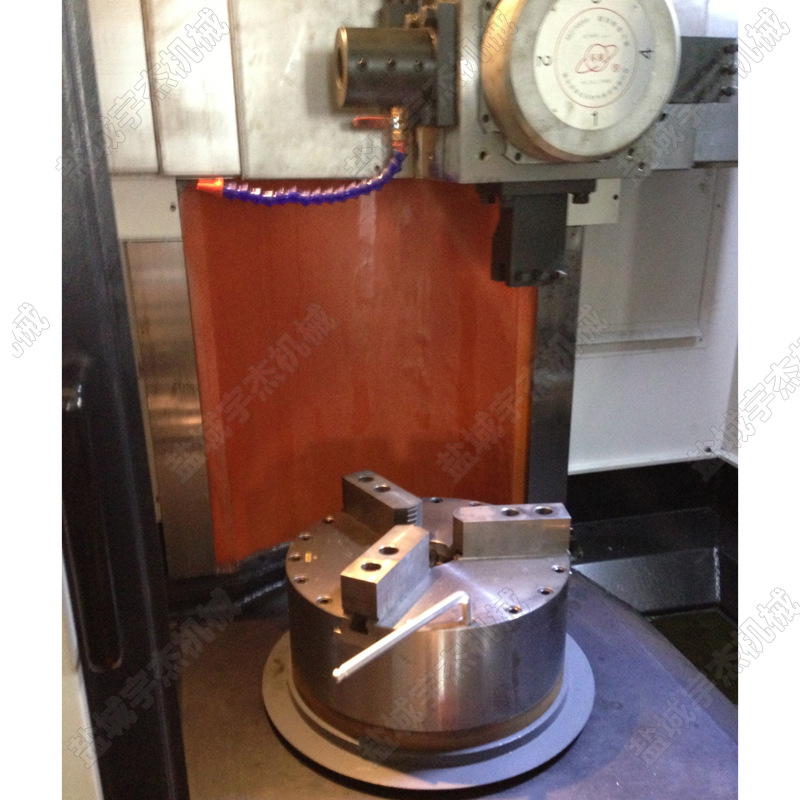

(12’’/15’’/18’’/21’’/23’’)液壓卡盤或氣動卡盤 Hydraulic or Pneumatic chuck |
|

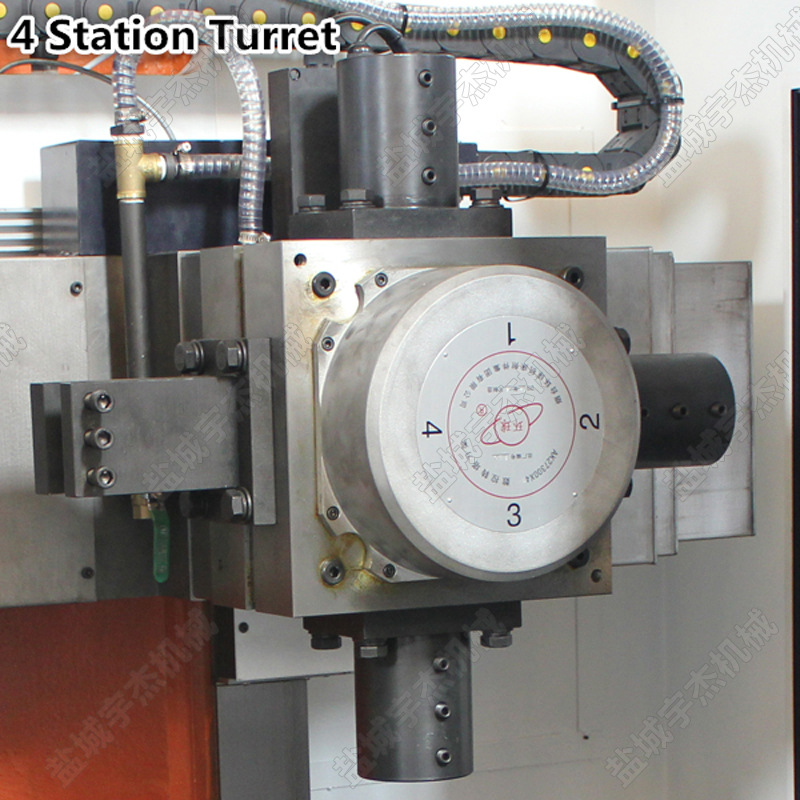

4工位電動刀架 4 position electrical turret |
4工位中心刀架/6工位立式電動刀架 4 or 6 position central electrical turret
|
|
手動排屑小車 Manual chip pan |
自動排屑機 Automatic chip convey |
|
工作燈 worklamp |
電氣箱恒溫空調 Electrical air conditioner |
|
全防護鈑金護罩 Full enclosed protect cover |
專用工裝和夾具 Special clamps |
|
自動潤滑係統 Integrated automatic lubrication system |
自動門和機械手 auto door and robot arm |
